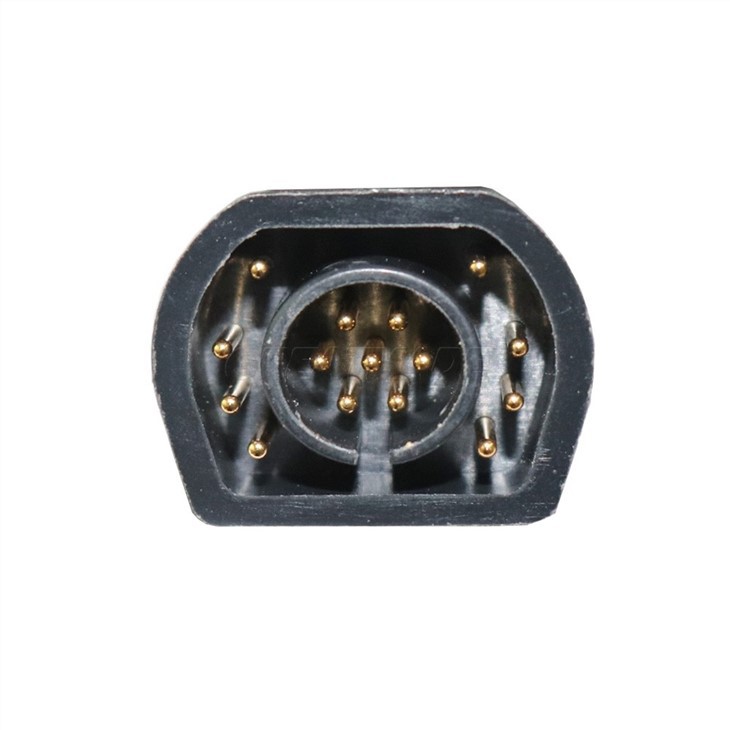

ÜhilduvZoll 15-kontaktiline EKG EKG kaabel 10 juhtmega M-seeria ja E-seeria jaoks, IEC/Grabber
Elektrokardiogramm (EKG) on lihtne test, mida saab kasutada teie südame rütmi ja elektrilise aktiivsuse kontrollimiseks. Naha külge kinnitatud andureid kasutatakse teie südame poolt tekitatud elektriliste signaalide tuvastamiseks iga kord, kui see lööb.
Kirjeldus
Toote nimi: Otseühendusega EKG-kaabel juhtmetega
OEM/ODM: jah
♦ Ühilduv kaubamärk: Zoll
♦ Ühilduv mudel:
See on ühes tükis vormitud ühilduv Zolli 1-astmeline patsiendikaabel E-seeria ja M-seeria defibrillaatoritele. Sisaldab pagasiruumi kaablit ja haru ning V-juhtmeid. 11 jala kaabel.
OEM nr: 8000-1007-01, 8000-1007-02
Spetsifikatsioon:
1. Liides: 15 kontaktiga, 10 juhet
2. Pikkus: 3,5 m,
3. materjal: meditsiiniline TPU
4. Tüüp: AHA/IEC, Snap/Clip/din 3.0/ banana 4.0 on saadaval
3. Garantii: 6 kuud
4. Pakkuge OEM/ODM-i
Toote eelised:
1. integreeritud pistikühendus, kindel ja kergesti puhastatav;
2. Elektroodi pistiku värvikood, lihtne lugeda ja kasutada;
3. Suurepärane varjestus ja häiretevastane jõudlus, parem signaali kvaliteet.
Pilt
Elektroodide paigutus
Sõltuvalt kohalikust kasutusest on EKG juhtjuhtmed tähistatud teatud siltidega. Erinevate juhtmekomplektide siltide ja värvikoodide kohta vaadake järgmist tabelit.
| Asukoht | AHA sildid | IEC märgised |
| Parem käsivars | RA (valge) | R (punane) |
| Vasak käsi | LA (must) | L (kollane) |
| Parem jalg | RL (roheline) | N (must) |
| Vasak jalg | LL (punane) | F (roheline) |
| Rind | V1 | C1 |
| Rind | V2 | C2 |
| Rind | V3 | C3 |
| Rind | V4 | C4 |
| Rind | V5 | C5 |
| Rind | V6 | C6 |
Hea signaalikvaliteedi jaoks on väga oluline naha korralik ettevalmistus ja õigete elektroodide kasutamine.
Vajadusel valmistage patsiendi nahk elektroodide paigaldamiseks ette järgmiselt:
• Raseerige või lõigake liigseid juukseid elektroodi kohas.
• Rasuse naha puhastamine alkoholipadjaga.
• Hõõrumiskoht kuivaks kiiresti.
• Vältige elektroodide asetamist kõõluste ja suuremate lihasmasside kohale.
Asetage elektroodid patsiendile. Kõik elektroodid peavad olema ühendatud.
Kui omandate 12-plii-EKG-d vaikselt lamavatelt patsientidelt, soovitame asetada jäseme elektroodid kõikjale piki pahkluude ja randmete piirkonda. Kui patsiendil on raske püsida liikumatult, kuna
värisemise, lihaste värisemise või transpordivahendi liikumise korral asetage paremate tulemuste saavutamiseks jäsemete elektroodid patsiendi rinnale. (Jäseme elektroodide paigutuse kohta vaadake kahte järgmist skeemi).
Asetage prekardiaalsed elektroodid üle rindkere järgmistesse kohtadesse:
V1: neljas roietevaheline ruum patsiendi paremal rinnaku äärel.
V2: neljas roietevaheline ruum, patsiendi vasakpoolsel rinnaku äärel.
V3: viies ribi juhtmete V2 ja V4 vahel.
V4: viies roietevaheline ruum patsiendi keskklavikulaarsel joonel.
V5: patsiendi vasak eesmine aksillaarjoon V4 horisontaalsel tasemel.
V6: patsiendi vasakpoolne aksillaarjoon, samal horisontaaltasandil kui V4 ja V5
V1-asendi (neljas roietevaheline ruum) asukoha määramine on kriitilise tähtsusega, kuna see on võrdluspunkt ülejäänud V-juhtmete asukoha määramisel. V1 positsiooni leidmiseks tehke järgmist.
1. Asetage sõrm kägisälgu peale (vt joonist allpool).
2. Liigutage oma sõrme aeglaselt allapoole umbes 1,5 tolli (3,8 sentimeetrit), kuni tunnete kerget horisontaalset harja või tõusu. See on "Louise nurk", kus manubrium ühineb rinnaku kehaga.
3. Otsige üles teine roietevaheline ruum patsiendi paremal küljel, külgmiselt "Louis'i nurga all" ja selle all.
4. Liigutage sõrm alla veel kaks roietevahet neljandasse roietevahesse, mis on V1 asend.
Märkus. Kui asetate elektroodid naispatsientidele, asetage juhtmed V{0}}V6 alati pigem rinna alla
kui rinnal.
KKK
Mis on EKG kaablid?
EKG-juhtmed loovad ühenduse patsiendile rakendatavate elektroodide ning erinevate telemeetria- ja voodiseireseadmete vahel, võimaldades mitteinvasiivselt jälgida südame poolt teatud aja jooksul tekitatud elektrilisi impulsse, mille tulemuseks on elektrokardiogramm.
Millest on valmistatud EKG kaablid?
EKG-kaablite ja EKG-juhtmete valmistamisel kasutatakse selliseid materjale nagu termoplastne elastomeer (TPE), termoplastne polüuretaan (TPUA), PVC või silikoon. TPE on olnud peamine materjal, mida kasutatakse oma vastupidavuse, tugevuse ja ühilduvuse tõttu ning lisaks patsientidele ohutuse ja mugavuse pakkumisele.
Mis vahe on EKG ja EKG vahel?
EKG ja EKG vahel pole vahet. Mõlemad viitavad samale protseduurile, kuid üks on inglise keeles (electrocardiogram – EKG) ja teine põhineb saksakeelsel kirjapildil (elektrokardiogramm – EKG). Ameerika Ühendriikides kasutatakse saksakeelset "EKG-d", kuna "EKG" kõlab väga sarnaselt erineva protseduuriga, mida nimetatakse EEG-ks.
EKG/EKG on protseduur südame elektrilise aktiivsuse registreerimiseks teatud aja jooksul, kasutades kehale strateegiliselt paigutatud elektroode. Kõige tavalisemat EKG-d nimetatakse 12-plii-EKG-ks.
