Standardse võtmega B-seeria LH-FGG
Nende pistikute seeriate iseloomulikuks tunnuseks on võtmesüsteem, mis võimaldab suuremat kontakti tihedust ja hoiab ära kõik vead joondamisel. Erinevad võtmete alternatiivid hoiavad ära muidu sarnaste pistikute soovimatu ristpaaristumise. Kaabli kokkupaneku aja lühendamiseks on võimalik kasutada ka presskontakte. Need pistikute seeriad, sealhulgas 0B kuni 5B, samuti 00 mitmepooluselised ja 2G (2B-seeria lühendatud versioon), on saadaval ka mõned vaakumkindlad mudelid.
B-seeria JH-FGG pakub paindlikku, praktilist, vastupidavat ja usaldusväärset ümmargust mitmepooluselist pistikut rakenduste jaoks, mis vajavad kiiret ja turvalist Push-Pull lukustamist.
Isesulguv süsteem võimaldab pistikut ühendada, lükates pistiku aksiaalselt pistikupessa.
Kui see on kindlalt lukustatud, ei saa ühendust katkestada, tõmmates kaablist või mõnest muust osast peale välimise vabastushülsi.
See muudab selle ideaalseks valikuks pooljuhtide tootmis- ja testimisprotsesside, katsetamise ja mõõtmise, mõõteriistade, meditsiiniseadmete, uurimistöö ja audio-/videorakenduste jaoks.
PÕHIJOONED:
B-seeria pistikutel on järgmised põhifunktsioonid:
– Push-Pull iselukustuva süsteemi turvalisus – mitmepooluselised tüübid 2 kuni 64 kontakti
– joote-, pressi- või prindikontaktid (sirge või põlvega) – ruumi kokkuhoiuks suur pakkimistihedus
– 360-kraadine varjestus täieliku EMC-varjestuse tagamiseks. - võtmesüsteem ("G" võtmestandard)
– mitu võtmevalikut, et vältida sarnaste pistikute ristpaaritust pistikute joondamiseks
Osajaotis, mis näitab sisemisi komponente
| EI. |
Fikseeritud pistikupesa |
Sirge pistik |
| 1. |
välimine kest |
välimine kest |
|
2. |
maanduskroon |
lukuga varrukas |
| 3. |
kinnitusrõngas |
koopa mutter |
|
4. |
kuusnurkne mutter |
poolitatud sisestuskandur |
| 5. |
lukustusseib |
isolaator |
| 6. |
isolaator |
meeste kontakt |
| 7. |
naiste kontakt |
tang |
Tehnilised omadused
Mehaaniline ja klimaatiline
Karakteristikud Väärtusstandard
Endurance >5000 tsüklit IEC 60512-5 test 9a
Niiskus kuni 95 protsenti 60 kraadi juures
Temperatuurivahemik - 55 kraadi C pluss 250 kraadi C
Vibratsioonikindlus 10-2000 Hz, 15 g IEC 60512-4 test 6d
Löögikindlus Löögikindlus IEC 60512-4 test 6c
Soolapihustuskorrosioonikatse > 144h IEC 60512-6 test 11f
Kaitseindeks (paaritud) IP50 IEC 60529
Kliimakategooria 55/175/21 IEC 60068-1
Elektriline
Karakteristikud Väärtusstandard
Varjestus at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
Erinevad testid on läbi viidud JH-FGG ja JH-EGG pistikupaaridega, kroomitud messingist kesta ja PEEK isolaatoriga.
JH-FGG B seeria isane sirge pistik

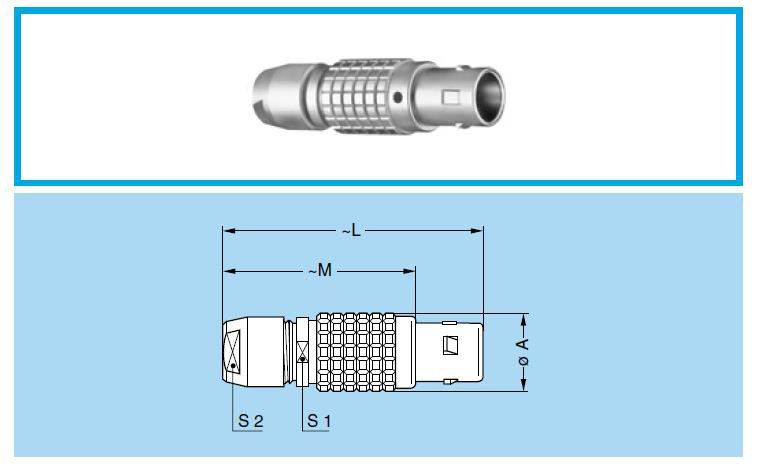

JH-FGG Sirge pistik, võti (G) või võtmed (A…M ja R),kaablipesa
| Viide | Mõõtmed (mm) | |||||
| Mudel | seeria | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
JH-FGG Sirge pistik, võti (G) või võtmed (A…M), kaablipesa jamutter paindevabastuse paigaldamiseks
| Viide | Mõõtmed (mm) | |||||
| Mudel | seeria | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
Üksikasjad

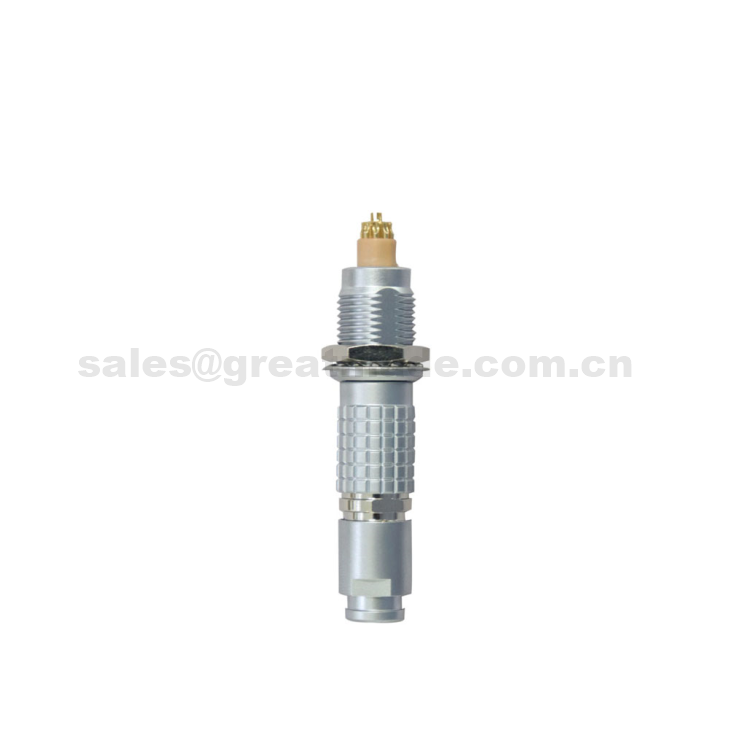

Toote nimi: Push Pull iselukustuv mitmepooluseline sirge pistikühendus
Päritolu: Hiina Kaubamärk: suurepärane tüüp: ümmargune tõuketõmme
Keskkond: siseruumides. Sugu: Naine/mees Pinnatöötlus: pärlkroom
Pin: 2 kuni 16 pin IP aste: IP50 Kontakti tüüp: joote
Kontaktisikud: kullaga kaetud vastupidavus: üle 5000 korra tõuke-tõmbekorpuse materjal: kroomitud messing
Isolaatori materjal: PPS-i rakendus: autotööstus / side / tööstus / LED-ekraan
Pakendamine
1 TK pistik PE kotis
50-100 PCS-pistikud väikeses karbis/multifilmis
- Sadam: Shenzhen, Hiina
KKK
Q1: Kuidas tõukepistik töötab?
Push-pull pistikud hoiavad edukalt ära juhuslikud lahtiühendamised tänu tugevale iselukustuvale mehhanismile, mis võimaldab pistikut ühendada, lükates pistiku pistikupessa. Ühendust ei saa siiski katkestada, kui seda lihtsalt tõmmata.
Q2: kas saate toota kohandatud tootetellimusi? OEM või ODM tellimused?
Muidugi. OEM-i ja ODM-i tootmiskogemusega suudame pakkuda teile ühekordseid kohandatud konnektorilahendusi.
Q3: kas pakute tasuta näidist?
Ei, ja peate maksma kohaletoimetamise tasu.
Q4: Kuidas te kaupa transpordite?
Vastavalt meie klientide nõudmistele võib see toimuda õhu-/mereveo-/ekspresstarnega (nt DHL/UPS/FEDEX).
