Toodete kirjeldus
The S Series Brass Indoor Stepped Insert Connectors is a high - performance connector, designed for power applications in automotive PCBs. Made of premium brass, it features a unique stepped insert, ensuring excellent conductivity and durability. This indoor - rated connector withstands automotive harsh conditions, offers stable connections, and integrates seamlessly with PCB -d .
Suurepärase osa nr .: jh-sen .2 s .304. bll
OEM osa nr .: ern .2 s .304. bll

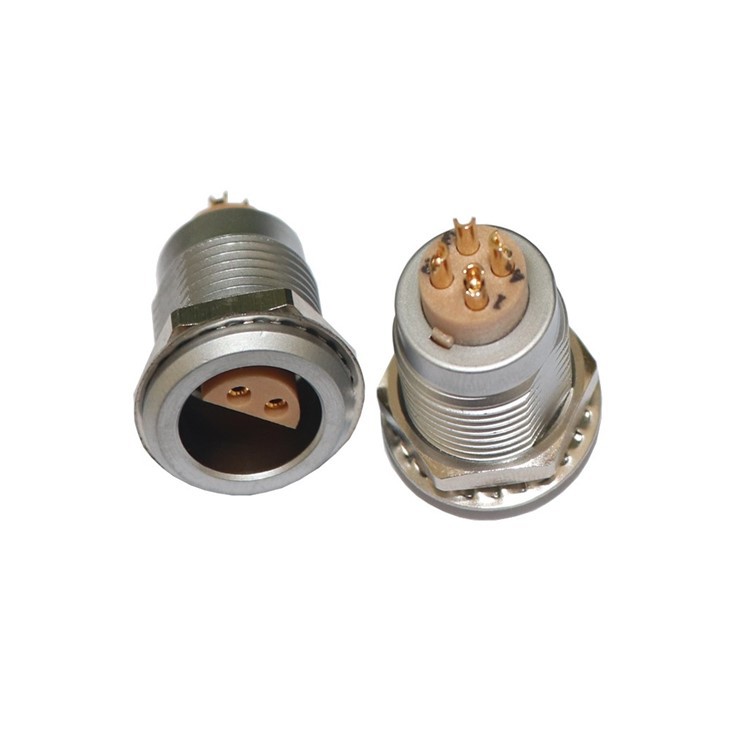

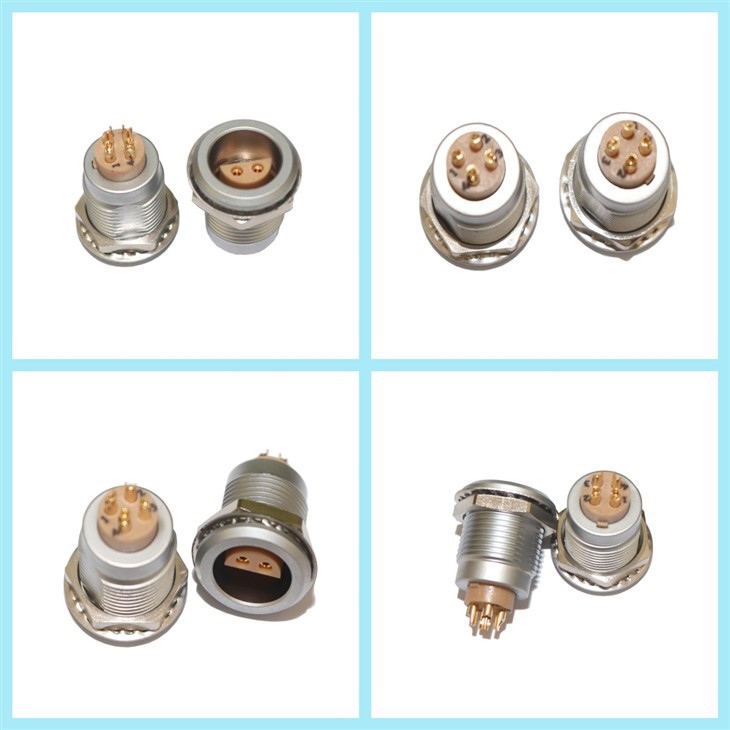

S seeria messingist siseruumides astmelised pistikud
Ühildub mitmesuguste autode elektriliste komponentide ja PCB -kujundustega .
Vastab tööstusele - autotööstuse ja signaaliühenduse liideste standardnõuded .
spetsifikatsioon
| Tootenimi | Metallist pistikupesa |
| Tooteliik | Ümmargune tõukeühendus/ pistikupesa |
| Pistikupesa/ anum | Pistikupesa/ mahuti - fikseeritud paneeli esiosa paigaldatud |
| Lukustussüsteem | Tõukepulk |
| Kontaktide arv vähepinge | 4 |
| Suurus | 2S |
| Soovitatav vastavusosa | Ffp .2 s .304. blal62z |
| Tootesari | S seeria, S-inndoor astus insert |
| Hinnang | Siseruumides kasutamine autotööstuses |
| Hinnatud pinge | 500 V (AC/DC) |
| Hinnatud vool | 30A |
| Kontakttakistus | Vähem või võrdne 5MΩ |
| Isolatsioonitakistus | Suurem kui 1000MM + -ga 500 V alalisvoolu juures |
| Dielektriline talub pinget | 1500 V (AC) 1 minutiks |
| Töösagedus | DC - 10 MHz (sobib nii võimsuse kui ka madala sagedusega signaali edastamiseks) |
| Sisestusjõud | Sisestusjõud: vähem või võrdne 80N |
| Ekstraheerimisjõud | Ekstraheerimisjõud: suurem kui 20n või võrdne |
| Paaritumistsüklid | Minimaalselt 500 tsüklit ilma olulise jõudluse halvenemiseta |
| Vibratsioonikindlus | Talub 1,5 mm amplituud, 10 - 2000 Hz sagedusvahemik |
| Löögikindlus | 50g kiirendus, 11 ms kestus |
Töötemperatuur: - 40 kraad + 85 kraadi
Säilitustemperatuur: - 50 kraad + 100 kraadi
Niiskuse vastupidavus: 10% - 95% suhteline õhuniiskus (mittekondenseerub)
Sissetung: IP40 (kaitstud tahkete objektide eest, mis on suuremad kui 1,0 mm)
Tooteomadused
-
Messingist ehitamine:Brass pakub suurt juhtivust, lõikab võimsuse kadu ja pakub suure tugevuse, kestvaid autotööstuse vibratsioone, temperatuuri nihkeid ja mehaanilist stressi .
-
Astmeline sisestus:PCB täpsed ühendused täpse tihvti joondamise, väärade kokkuvõtmise vähendamise ja usaldusväärsuse suurendamise .
-
Siseruumides kasutamine:Toimib erinevates siseruumides autotingimustes hästi, tagades stabiilse töö .
-
Kõrge - vool:Ületab kõrgeid voolusid turvaliselt - näljased autoosad .
-
Kompakt:Väike ja kerge, hõlpsasti kosmosesse sobiv - piiratud autotööstus .
Toote eelised
- Usaldusväärsus:Messing ja astmeline sisestusdisain
- Tõhusus:Kõrge juhtivus maksimeerib energiaülekannet, optimeerides energiatarbimist ja kasuks EVS -i aku kestvusest .
- Ühilduvus:Vastab autotööstuse PCB vajadustele, integreerides hõlpsalt olemasolevate kujundustega, ei vaja suurt rekordit .
- Maksumus - tõhusus:Usaldusväärne jõudlus vähendab ebaõnnestumisriske ja selle pikk eluiga madala hooldusega säästab kulusid .
Rakendusalad
- EVS: kasutatakse akuhalduses toitevoolu juhtimiseks ja elektriliste jõuülekannete korral mootori energiaülekande . jaoks
- Hübriidsõidukid: integreerib mootorite, mootorite ja akude elektrisüsteemid tõhusa energia jagamiseks .
- Autotööstuses olevad infotainment: võimud suured ekraanid ja helisüsteemid, tagades stabiilse signaali edastamise .
- ADAS: tarnib usaldusväärset võimsust ja ühendusi radari, kaamerate ja lidari jaoks, suurendades sõiduki ohutust .
Kasutusjuhendid
- Elektrijaotus: JH-SERN .2 S .304. BLL Connector jaotab toite sõiduki allikatest nagu akud PCB-dele ja komponentidele .
- Signaaliülekanne: See saadab ka juhtsignaale PCB -de vahel, koordineerides autosüsteeme .
- Komponentide ühendamine: Toimib võtmesideina, ühendades elektrilised komponendid PCB -dega Harmoonilise süsteemi toimimiseks .
